IZT stellt HF-Empfänger mit einstellbarem Preselector vor
Der IZT R3500 ist eine flexible Lösung für das Erfassen von HF-Signalen
Erlangen – 16. Oktober 2015 – Die IZT GmbH erweitert ihre umfassende Familie an HF-Empfängern mit der Einführung des IZT R3500. Der neue HF-Empfänger stellt eine leistungsfähige Lösung für das Erfassen von HF-Signalen dar. Im Gegensatz zu herkömmlichen Lösungen mit unveränderbaren Filtern bietet der R3500 einen hoch linearen, flexiblen Preselector (Vorselektion) mit elektronisch konfigurierbaren Start- und Stopp-Frequenzen.
Moderne, automatische Signal-Klassifizierer können gleichzeitig Signale in einem Signalspektrum von mehreren Megahertz analysieren. Dabei stellt das Erfassen von HF-Signalen eine besondere Herausforderung an die Dynamik des Empfängers dar, insbesondere wenn große und sehr empfindliche Antennensysteme genutzt werden. Um die HF-Energie zu handhaben, die den AD-Wandler erreicht, ist ein analoger Preselector erforderlich, der zwischen die Antenne und den Empfänger geschaltet ist.
Das gängige Verfahren besteht in der Verwendung eines Suboktav-Filters, um die Signal-Gesamtleistung sowie die Intermodulations-Produkte zweiter Ordnung (IP2) zu unterdrücken. Aufgrund ihrer feststehenden Mittelfrequenzen und Bandbreiten fehlt diesen Suboktav-Preselectoren die Flexibilität, um mit wechselnden Empfänger-Szenarios umzugehen. Dies resultiert in nicht flexiblen Bandbreiten. Im Gegensatz dazu bietet der IZT R3500 einen hochlinearen, flexiblen Preselector mit verschiedenen Kombinationen aus Hochpass- und Tiefpass-Filtern.

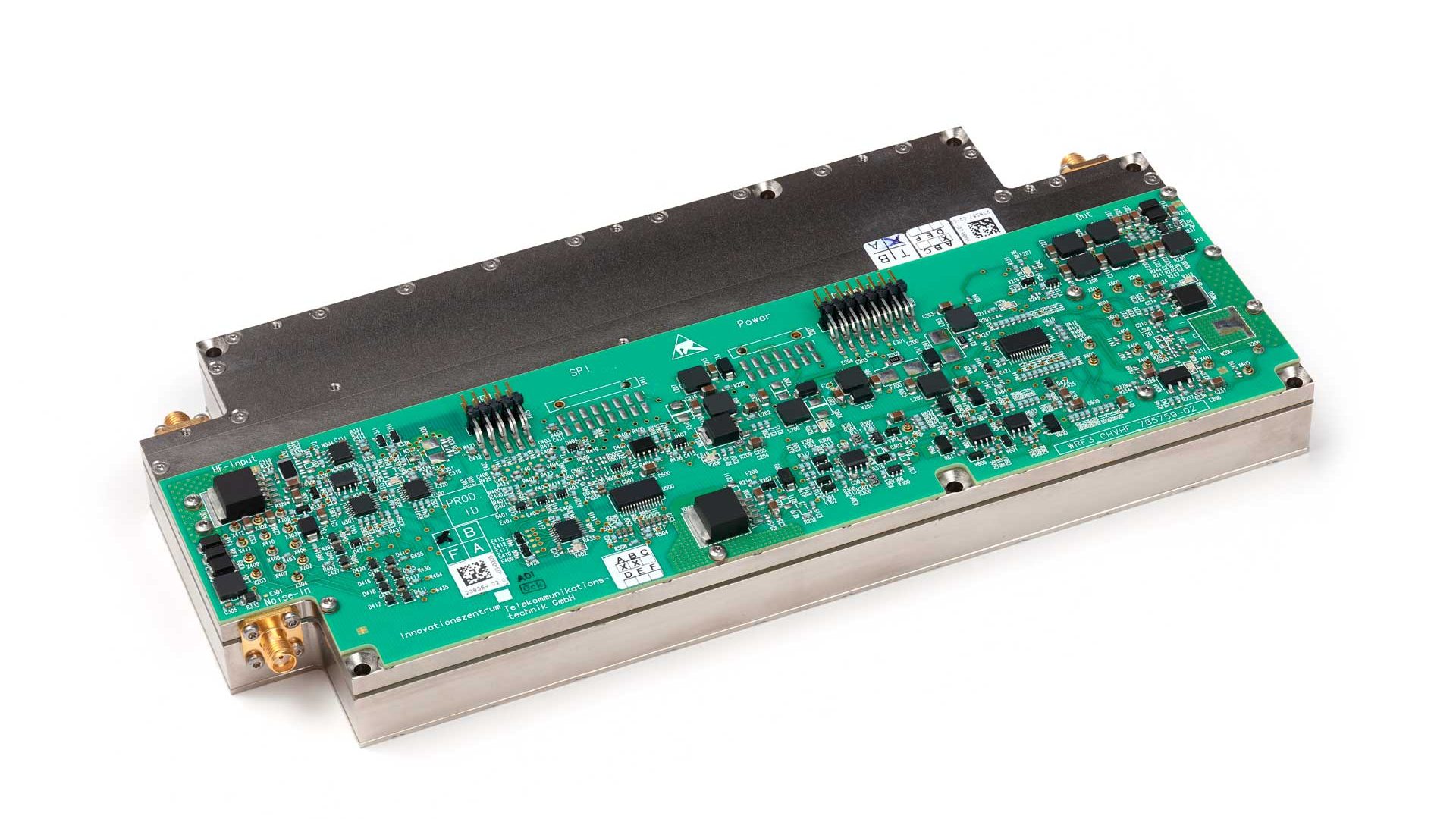

Der im IZT R3500 implementierte Preselector ermöglicht es dem Anwender eine Kombination aus Hochpass- und Tiefpass-Filtern auszuwählen. Diese Filter können dann im Signalpfad elektronisch kaskadiert werden. Sie sind dabei komplett passiv, ohne Verstärker dazwischen. Innerhalb des Eingangsfrequenzbereichs von 9 kHz bis 40 MHz kann aus einem Pool von Hochpass-Filtern mit Eckfrequenzen mit einer Abstands-Rate von etwa 1:1,26 gewählt werden. Das begrenzt die eingehende Signalenergie und bietet einen effizienten Schutz gegenüber unerwünschten IP2-Produkten. Der Anwender kann beliebig einen von 12 Hochpass-Filtern mit einem von 13 Tiefpass-Filtern kaskadieren. Bei umfangreichen Signalen können die Filter so kombiniert werden, dass sie einer hochselektiven Suboktav-Filterbank ähneln. Andererseits können in einer Low-Power-HF-Umgebung die Filter komplett abgeschaltet werden.
Wie alle Empfänger der IZT R3000-Serie unterstützt auch der R3500 bis zu vier Sub-Kanäle für IQ, komplexe FFT oder PSD-Daten über Ethernet. Diese Sub-Kanäle können beliebig im Bereich von 9 kHz und 40 MHz platziert werden. Die Signal-Verarbeitung, das Datenformat und die Steuer-Schnittstelle des IZT R3500 sind kompatibel zur R3000-Serie und ermöglichen so einen einfachen Upgrade.
Die Ethernet-basierte Signalverteilung des IZT R3500 erlaubt den Verzicht auf teure Multikoppler-Strukturen für das analoge Interface zwischen der Antenne und einer beliebigen Anzahl von Empfängern. Dagegen digitalisiert der IZT R3500 große Teile des HF-Spektrums in sehr guter Qualität, während die Signal-Verteilung ohne Verluste und komplett unabhängig innerhalb der digitalen Domain erfolgt.
Die IZT R3000 Empfänger-Familie ist hervorragend geeignet zur Erfassung, Ortung und Signalsuche, Signalanalyse sowie Funküberwachung im Rahmen ITU-konformer Messungen. Mit den HF-Empfängern können moderne, digitale Breitband-Signale analysiert und demoduliert werden. Außerdem können frequenzagile Systeme über weite Bandbreitenbereiche verfolgt und erfasst werden. Die hohe Leistungsfähigkeit mit sehr guten Empfangs-Charakteristika und einer Echtzeit-Bandbreite von 24 MHz ermöglicht auch den Einsatz bei Breitband-Signalen, was die Performance gängiger Schmalband-Empfänger erweitert wird. Der Frequenzbereich ist mit 9 kHz bis 3 GHz (6 GHz /18 GHz) spezifiziert, während Mehrkanal-Betrieb für bis zu vier unabhängige Kanäle unterstützt wird.
